Módulo 16 DQ ET 200SP 6ES7132-6BH01-0BA0 en Ecuador

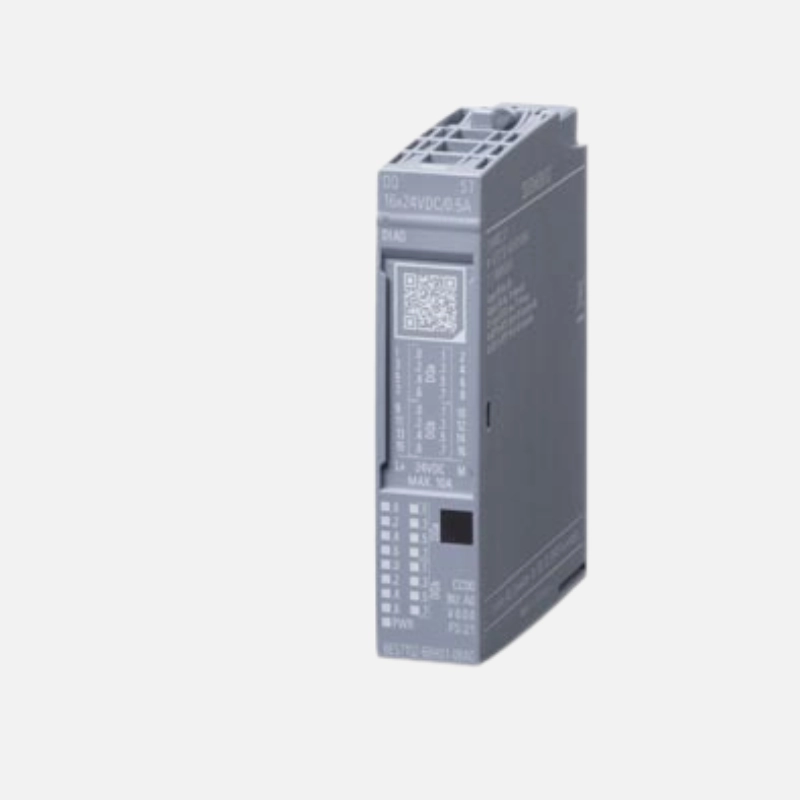

Siemens Módulo 16 DQ 24 VDC/0,5 A ET 200SP – 6ES7132-6BH01-0BA0

¿Busca el reemplazo del módulo de salidas 6ES7132-6BH00-0BA0? El 6ES7132-6BH01-0BA0 es su sucesor directo: 16 salidas PNP de 24 V DC / 0,5 A, en la misma unidad base BU tipo A0, con protección electrónica contra cortocircuito y diagnóstico de rotura de hilo.

Consultar por WhatsApp

Solicitar Cotización

Categoría:

Especificaciones técnicas del módulo 16 DQ BH01

  • Marca: Siemens
  • Línea / Serie: SIMATIC ET 200SP
  • Código de artículo: 6ES7132-6BH01-0BA0
  • Tipo: módulo de salidas digitales, versión estándar (ST)
  • Número de salidas: 16
  • Tipo de salida: source (PNP, salida tipo P)
  • Tensión de salida: 24 V DC
  • Corriente por salida: 0,5 A; máximo 8 A por módulo hasta 40 °C en montaje horizontal
  • Carga tipo lámpara: hasta 5 W
  • Protección: electrónica contra cortocircuito (umbral típico de 1 A)
  • Diagnóstico: cortocircuito a L+ y a M, rotura de hilo y vigilancia de la tensión de alimentación
  • Valores de sustitución: sí, parametrizables
  • Frecuencia de conmutación: hasta 100 Hz con carga resistiva
  • Unidad base compatible: BU tipo A0
  • Código de color: CC00
  • Longitud de cable: hasta 1 000 m apantallado y 600 m sin apantallar
  • Temperatura de servicio: -30 a 60 °C en montaje horizontal, hasta 50 °C en vertical
  • Dimensiones: 15 x 73 x 58 mm
  • Peso: 30 g aprox.

Compatibilidad

Sucesor del 6ES7132-6BH00-0BA0; usa la misma unidad base BU A0 y el mismo código de color CC00. Se configura desde TIA Portal V14 con HSP0222 (integrado desde V15) o STEP 7 V5.5 SP3. Para conexión a 2 o 3 hilos necesita una BU A0 con bornes AUX o un módulo distribuidor de potencial.

Aplicaciones del módulo 16 DQ BH01

  • Mando de electroválvulas de 24 V DC en sistemas neumáticos
  • Activación de bobinas de contactores y relés auxiliares
  • Luces piloto y balizas de señalización en tableros
  • Reemplazo directo de módulos 16 DQ BH00 en estaciones ET 200SP
