Módulos de Entrada y Salida

Módulos para PLC

Los módulos de entrada y salida conectan la CPU con lo que pasa en la planta. Reciben las señales de sensores, pulsadores y transmisores, y envían las órdenes a contactores, válvulas y variadores. Cuando uno falla, la CPU sigue funcionando, pero pierde la lectura o el mando de esa parte del proceso.

Por eso cotizamos el módulo exacto que usted tiene instalado, con su número de parte. Así el reemplazo entra en el mismo lugar, con el mismo cableado y sin cambios en la configuración del PLC. También conseguimos módulos para series anteriores, como S7-300 y S7-200.

Entradas y salidas digitales y analógicas

Las entradas y salidas digitales trabajan con señales de todo o nada: un final de carrera abierto o cerrado, un contactor energizado o no. Las analógicas manejan valores continuos, como una presión de 4 a 20 mA o una referencia de velocidad de 0 a 10 V.

Para elegir el módulo correcto, hay que revisar tres datos: el tipo de señal, el número de canales y la tensión de trabajo. Si alguno no coincide con lo que tiene en campo, el módulo no leerá ni accionará como usted espera.

Módulos de salida: relé o transistor

Las salidas a relé usan un contacto mecánico. Aceptan cargas en corriente alterna o continua, pero conmutan más lento y el contacto se desgasta con el uso.

Las salidas a transistor son de estado sólido: más rápidas y sin desgaste mecánico, pero solo trabajan en corriente continua. Antes de reemplazar un módulo, confirme cuál tiene instalado:

• Salida a relé: cargas en AC o DC y conmutación lenta. Ejemplo: EM 223 de S7-200.

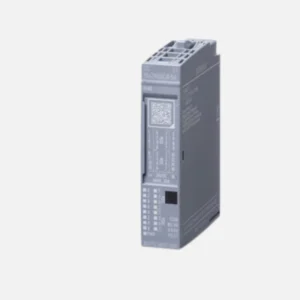

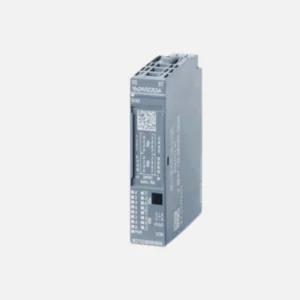

• Salida a transistor: cargas en DC y conmutación rápida. Ejemplo: módulo 16 DQ de ET 200SP.

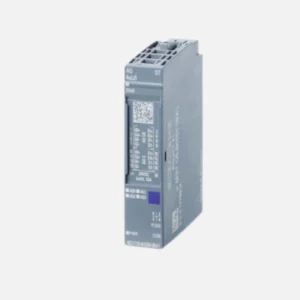

• Salida analógica: señal proporcional de 0-10 V o 4-20 mA. Ejemplo: módulo 4 AQ de ET 200SP.

Periferia descentralizada

En plantas grandes, los módulos no siempre van junto a la CPU. Con la periferia descentralizada se instalan en gabinetes cerca de los equipos de campo y se comunican con el PLC por PROFINET o PROFIBUS, lo que reduce el cableado de largas distancias.

Cada estación remota necesita un módulo de interfaz que la conecte a la red. Para ET 200SP en PROFINET se usa la IM 155-6 PN, y para ET 200M en PROFIBUS, la IM 153-1.

Módulos E/S de seguridad

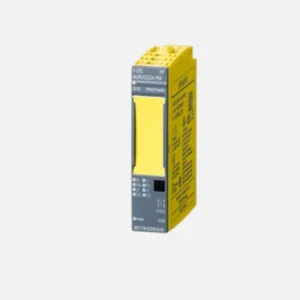

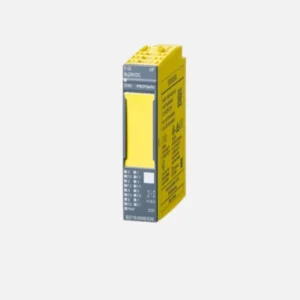

Los módulos F-DI y F-DQ de ET 200SP procesan señales de seguridad, como paradas de emergencia, cortinas de luz o válvulas de corte, mediante el protocolo PROFIsafe.

Trabajan junto con una CPU de seguridad (F-CPU) y tienen parámetros de seguridad propios. Si va a reemplazar uno, conviene tener a mano el proyecto del PLC para verificar su dirección PROFIsafe.

Siemens SIMATIC ET 200SP

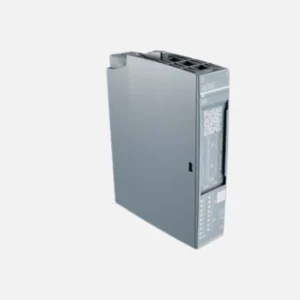

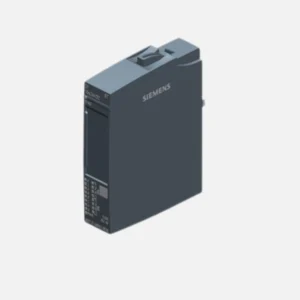

La mayoría de módulos que nos solicitan en esta línea son de la familia SIMATIC ET 200SP: entradas y salidas digitales, salidas analógicas, módulos de seguridad e interfaces PROFINET. Es un sistema compacto, con módulos estrechos que se montan sobre riel DIN.

Antes de pedir, tenga en cuenta que cada módulo ET 200SP va sobre una unidad base (BaseUnit), que normalmente se pide por separado. Si solo reemplaza el módulo, puede reutilizar la unidad base que ya tiene instalada.
