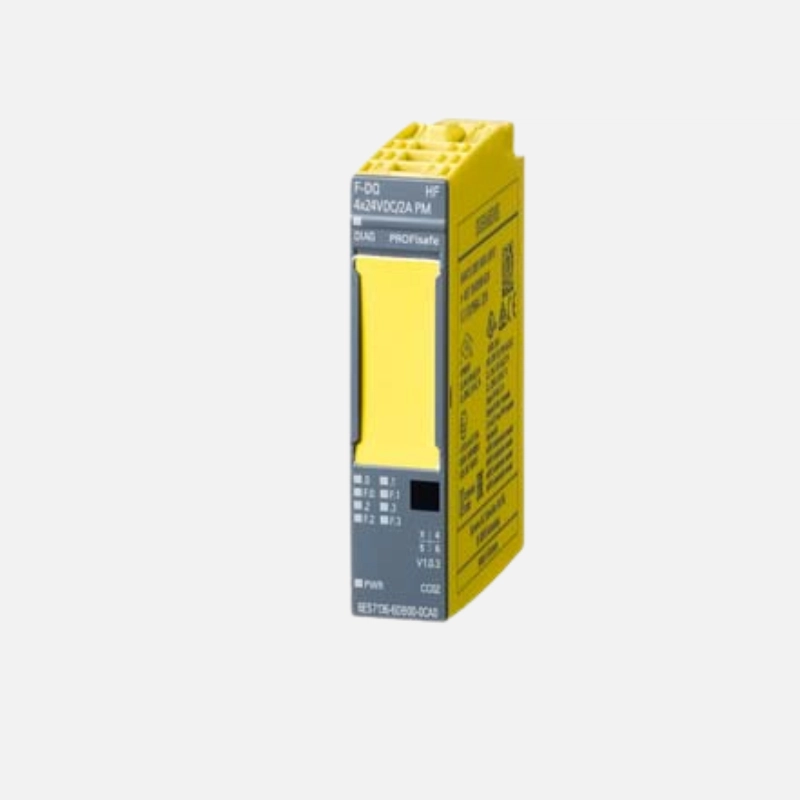

Siemens Módulo F-DQ 4×24 VDC/2 A ET 200SP – 6ES7136-6DB00-0CA0

Especificaciones técnicas del módulo F-DQ ET 200SP

• Marca: Siemens
• Línea / Serie: SIMATIC ET 200SP, módulos de seguridad (Failsafe)
• Código de artículo: 6ES7136-6DB00-0CA0
• Designación: F-DQ 4x24VDC/2A PM HF
• Número de salidas: 4 F-DQ a transistor
• Tensión de salida: 24 V DC
• Corriente por salida: 2 A; máximo 6 A por módulo (respetar el derating del manual)
• Carga tipo lámpara: hasta 10 W
• Nivel de seguridad: SIL3 según IEC 61508 y PLe según ISO 13849-1
• Probabilidad de fallo (SIL3): PFH < 1,00E-09 1/h; PFDavg < 2,00E-05
• Protección: contra cortocircuito (umbral > 3,3 A) y sobrecarga (umbral 2,9 A)
• Diagnóstico: rotura de hilo (umbral 8 mA), LED por canal, LED de diagnóstico de canal y de módulo, y alarma de diagnóstico
• Frecuencia de conmutación: hasta 30 Hz con carga resistiva y 0,1 Hz con carga inductiva
• Alimentación: 24 V DC (19,2 a 28,8 V), con protección contra inversión de polaridad
• Codificación: elemento de codificación electrónico tipo F
• Unidad base compatible: BU tipo A0
• Longitud de cable: hasta 1 000 m apantallado y 500 m sin apantallar
• Temperatura de servicio: 0 a 60 °C en montaje horizontal, hasta 50 °C en vertical
• Estado del ciclo de vida: eliminación gradual anunciada por Siemens
• Sucesor oficial: 6ES7136-6DB01-0CA0
• Dimensiones: 15 x 73 x 58 mm
• Peso: 57 g aprox.

Compatibilidad

Se monta sobre unidades base BU tipo A0 y se configura desde STEP 7 TIA Portal V12 o STEP 7 V5.5 SP3. Trabaja con una CPU de seguridad (F-CPU) mediante PROFIsafe. Para cargas inductivas que conmutan seguido, revise la frecuencia máxima de 0,1 Hz antes de elegirlo.

Aplicaciones del módulo F-DQ ET 200SP

• Desconexión segura de contactores de potencia en máquinas
• Mando de válvulas de corte y electroválvulas de seguridad
• Bloqueo de resguardos y puertas de acceso a zonas peligrosas
• Sistemas de seguridad SIL3 en plantas de proceso con periferia ET 200SP
