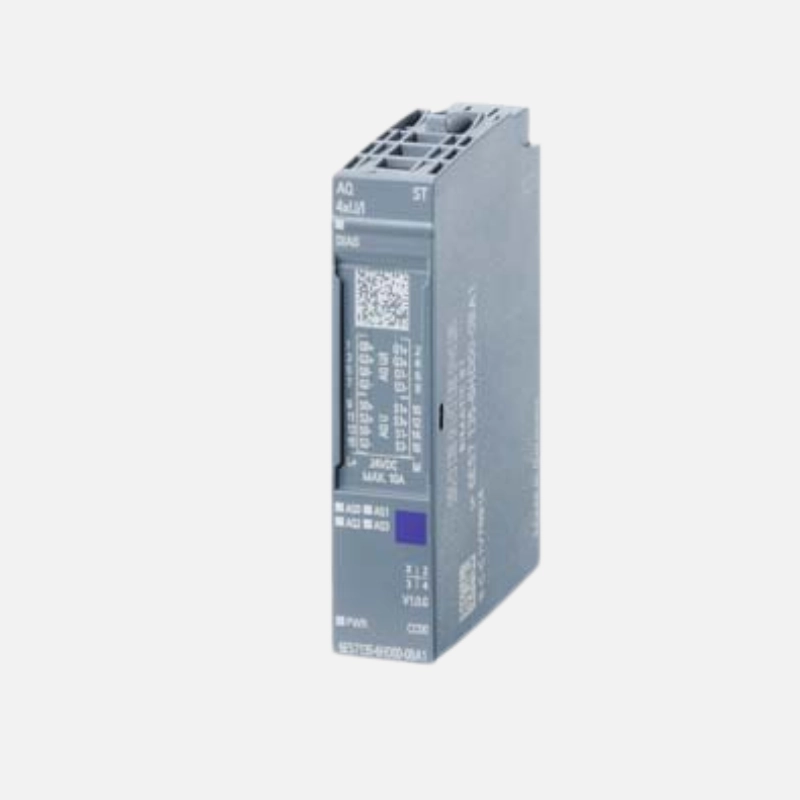

Siemens Módulo 4 AQ U/I ET 200SP – 6ES7135-6HD00-0BA1

Especificaciones técnicas del módulo 4 AQ ET 200SP

• Marca: Siemens
• Línea / Serie: SIMATIC ET 200SP
• Código de artículo: 6ES7135-6HD00-0BA1
• Tipo: módulo de salidas analógicas, versión estándar (ST)
• Número de salidas: 4, configurables en tensión o corriente
• Rangos de tensión: 0 a 10 V, 1 a 5 V, ±5 V y ±10 V
• Rangos de corriente: 0 a 20 mA, 4 a 20 mA y ±20 mA
• Resolución: hasta 16 bits con signo (±10 V y ±20 mA)
• Precisión: error básico de ±0,3 % a 25 °C; error práctico de ±0,5 % en todo el rango de temperatura
• Tiempo de ciclo: 5 ms mínimo, para todos los canales
• Resistencia de carga: mínimo 2 kΩ en tensión y máximo 500 Ω en corriente
• Alimentación: 24 V DC (19,2 a 28,8 V), con protección contra inversión de polaridad
• Diagnóstico: rotura de hilo (en modo corriente), cortocircuito (en modo tensión), rebase de rango y vigilancia de la tensión de alimentación
• Valores de sustitución: sí, parametrizables
• Aislamiento galvánico: entre canales y bus de fondo, y entre canales y alimentación de la electrónica; no entre canales
• Firmware: V1.1.3, actualizable
• Longitud de cable: hasta 1 000 m apantallado en corriente y 200 m en tensión
• Temperatura de servicio: -30 a 60 °C en montaje horizontal, hasta 50 °C en vertical
• Dimensiones: 15 x 73 x 58 mm
• Peso: 31 g aprox.

Compatibilidad

Se monta sobre unidades base BU tipo A0 o A1, con código de color CC00. Se configura desde STEP 7 TIA Portal V11 SP2 (integrado desde V13), STEP 7 V5.5 SP3 o PCS 7 V8.1 SP1. Si necesita aislamiento entre canales, este módulo no lo tiene.

Aplicaciones del módulo 4 AQ ET 200SP

• Referencia de velocidad para variadores de frecuencia (0-10 V o 4-20 mA)
• Mando de válvulas proporcionales y posicionadores
• Señales de consigna hacia controladores e indicadores de proceso
• Lazos de control en plantas de proceso con periferia ET 200SP
